Lądowanie było na filmie u Krzyśka "kralla".
http://fly.kartuzy.com.pl/movies/0607zar_short_lq.avi

_________________
Pozdrawiam, Marcin vel Skazoo
gg:620606

Zdjecia wychylonych klap sa tutaj:
http://www.elprog.com.pl/polski/zdjecia ... /index.php
10 i 11

_________________
Kazik

http://fly.kartuzy.com.pl/movies/0607zar_short_lq.avi
około pierwszej minuty filmu

_________________
pozdrawiam
krzysztof hilbrycht
fly.kartuzy.com.pl

Film mi sie nie wyswietla (tylko strona tytulowa i pierwsza klatka z filmu z jakims samolotem) tylko fajna muzyka. Pewnie mam cos pokopane z kodekiem. Gdyby ktos moglby mi przekodowac ten filmik na WMV i podrzucic e-mailem, bylbym wdzieczny.

Za to zdjecie tej Wilgi zobaczylem. Wiec dobrze mowilem, ze Wilga zepsuta, bo to mowa o modelu, a ja myslalem ze o prawdziwej Wildze piszecie W modelach to zupelnie co innego - wolna amerykanka, kazdy robi co chce

Kolega mial Sig Kadet Seniorita z klapami zrobionymi w ten sposob, i faktycznie latanie z wychylonymi na 90 stopni bylo mozliwe, ale tylko na pelnej mocy silnika (Saito 40)

EDIT:
Widzialem ten film. Faktycznie klapy robia tylko za hamulce aerodynamiczne wlaczane tuz przed samym przyziemieniem - ladowanie zreszta jak na lotniskowcu (panic lading ). Nie planuje tego typu "sru" ladowania, a raczej interesuje mnie wolne podchodzenie. Dlatego mechanicznie ustawie klapy na maksymalnie 40 st, a praktyka wykaze ile z tego jest uzyteczne.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Che, che, che - tani jestem. Udalo mi sie zdobyc nowa Futabe 8U Super (taka sama jak spalilem) za 1/3 ceny 9CAP. Wiec jesli serwis Futaby uzna ze warto radio naprawiac, bede mial jedno wiecej, a jak nie, to bede mial czesci zamienne.

Tak wiec lzejszy o troche gotowki nie popadlem w depresje Ochoczo zabralem sie za pokrywanie drugiego skrzydla i jest juz prawie gotowe (zostala tylko klapka na stroboskop, lotkii klapy).

Edit:

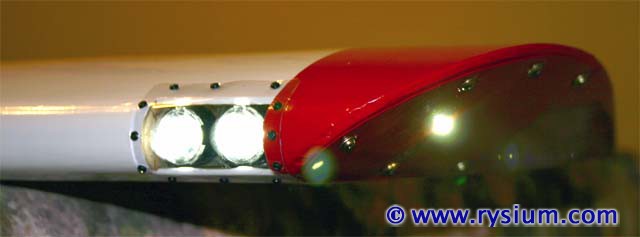

Wlasnie skonczylem oswietlenie skrzydelka. Wyglada niesamowice. Frisch Wilga jest z pewnoscia ladniejsza, ale takich lamp nie ma

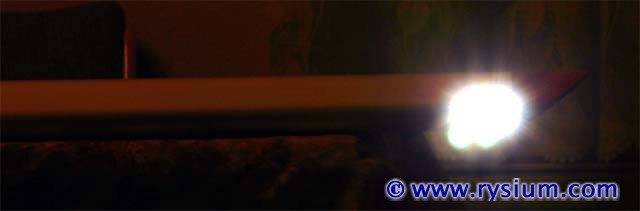

Udalo mi sie zlapac zdjecie jak stroboskop blysnal.



Zdjecie zrobione dodatkowo z lampa blyskowa, zeby bylo cos widac. I oczywiscie musialem wyjsc z promienia reflektora, bo inaczej widac tylko biala plame na czarnym tle

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

No to jeszcze jedna dobra wiadomosc. Futaba naprawi mi nadajnik za 65 dolarow. Napisali w serwisie:



Wiec bede mial jedno radio w zapasie.

Wracajac do Wilgi, skonczylem drugie skrzydlo. Klapa i lotka pokryta i wmontowane zawiasy.
Skoro juz bylem przy skrzydle to zaczalem monotwac serwa. Na pierwszy ogien poszlo serwo od klapy. Nie mialem jeszcze samolotu z klapami, wiec bylem ciekawy jak to bedzie dzialac.

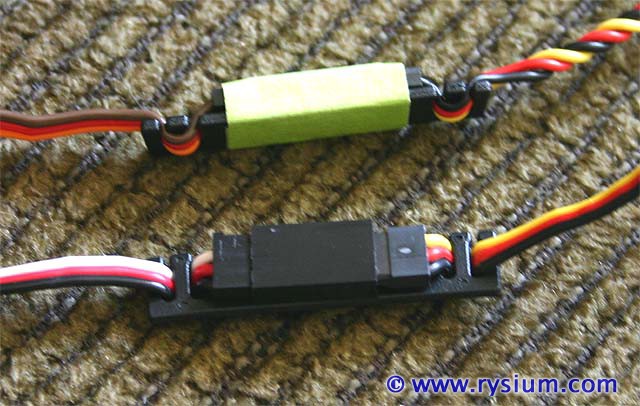

Po pierwsze przedluzacze do serw. Polaczenie przedluzacza z serwem zabezpieczylem przed rozlaczaniem takim malutkim patencikiem z MPI (na dole zdjecia). Dodatkowo zabezpieczylem wtyczke przed wstrzasami tasma maskujaca (na gorze zdjecia):



Potem mocowanie serwa i ciegna od klap. Na klapy dalem HS-5645MG. Jest to dosc wolne ale za to bardzo silne serwo cyfrowe (0.18s, 12.1kg*cm). Poniewaz obie klapy beda sterowane z jednego kanalu wiec jedno serwo bedzie zapogramowane na przeciwny kierunek. A poniewaz sterowanie klap bedzie z przelacznika radia, wiec zaprogramuje serwa na powolny ruch, zeby klapy opuszczaly sie plynnie i powoli.

Drugi problem konstrukcyjy to jak dobrac dlugosc ramion oraz geometrie zeby otrzymac najwieksza skutecznosc pracy serwa. Najpierw policzylem ile klapy sie maja wychylac. Postanowilem zalozyc polozenia klap tak jak w oryginale: 21 i 42 st. Udalo sie tak dobrac ramiona, ze przy klapie schowanej ramie serwa jest prostopadle do popychacza, a przy maksymalnie wypuszczonej popychacz jest w lini ramienia i jest w osi serwa dzieki czepy jest to pozycja "zablokowana" mechanicznie. Ponadto zaczepienie popychacza jestprostopadle do osi obrotu klapy dzieki czemu nacisk na klape przenosi wie w najmniejszym stopniu na popychacz. Duzo gadania, lepiej pokaze to obrazek z polozeniem calegu ukladu w pozycji klapy 42 st (gorne zdjecie) i 0 st (dolne zdjecie).



Prosze zwroccie uwage na podwojne zabezpieczenie zaczepu przed przypadkowym otwarciem przy pomocy klipu oraz dodatkowo silikonowej rurki. Z drugiej strony przegub kulowy jest przykrecony do metalowego ramienia serwa i zabezpieczony kontra.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

takie cuda do wtyczeka kupiłeś czy da sie zrobic

_________________
PoZdRoFfKa Piotrek
35 mHz 79 kanal
Jerry w 60 % ukończony i sie nic nie rusza wiecej
Biorę udział w akcji "Chcę pisać poprawnie"

Da się kupic chyba 12 PLN za 5 szt

_________________
Pozdrawiam
Armand

Pomijając kwestie gwarancji (cięcie kabla) to chyba jednak bezpieczniej jest po prostu lutować przedłużacz niż dawać kolejne złącze (spadek napięcia, utlenianie się styków etc).
