Witam.
Trochę się zastanawiałem czy na tym co napisał Granacik i się pod tym podpiszę. Uruchomienie modułu modulatora i syntezy nie jest niczym trudnym. Schody zaczynają się dopiero podczas próby zainstalowania modułów w nadajniku. Dla mniej wprawnych kolegów może być to problem.
Popieram postulat Granacika że powinny to być oddzielne moduły.
Powód – moduł syntezy na oddzielnej płytce daje nam szansę zainstalowania go blisko lub wręcz na płytce w.cz.
Podzielenie modułów daje możliwość instalacji płytek w różnych miejscach – czytaj upchnięcia ich w dogodniejszym miejscu i daje możliwość odsunięcia części cyfrowej od analogowej.
Zapędzając się w maksymalną miniaturyzacje i integrację wszystkiego na jednej płytce możemy również wpaść w pułapkę pod tytułem "kurde! jak to tak małej płytki podpiąć tyle kabli". Panowie inżynierowie elektronicy (czyli ja również) pamiętajmy dla kogo to robimy.
Pomimo dużej praktyki w konstruowaniu urządzeń musiałem trochę pokombinować jak podłączyć kable od klawiszy i manipulatorów do płytki modulatora tak żeby było to akceptowalne pod względem elektrycznym i użytkowym. Co prawda robimy to zazwyczaj dla siebie i nie musimy dbać o to żeby nas serwis nie sklął, ale właśnie dla tego że robimy to dla siebie nie powinno to być upchnięte kolanem i "jako-tako".
Nie wynika to z mojego lenistwa, ale moim zdaniem na płytce modulatora powinny być przewidziane pola lutownicze dla trzech kabli dla każdego potencjometru (manipulatory). Trzy kable czyli: +, ślizgacz potencjometru, i masa. Nie zajmie to znacznie więcej miejsca za znacznie ułatwi montaż. Pamiętajmy również o tym że na 95% kable od potencjometrów będą gdzieś przechodzić koło modułu w.cz. a więc zdrowo by było żeby wszystkie trzy kable od potencjometru były skręcone ze sobą na całej swojej długości. To czy będą to pola lutownicze czy też trzy rzędy goldpinów to już sprawa którą można zostawić do decyzji instalującemu modulator.

Byłbym również za tym żeby uwzględnić postulat Zbyszka (Nsat) dotyczący uwzględnienia diod na płytce modulatora. Jestem pewien że można tak tą płytkę zaprojektować tak że zmieszczą się diody i pola lutownicze. To nie są moje widzimisię – twierdzę to na podstawie kilkuset jak nie ponad tysiąca godzi spędzonych przy projektowaniu w Protelu (z tego też wynikała moja deklaracja pomocy w projektowaniu i przygotowaniu dokumentacji).

Reasumując moje postulaty są następujące
• Utrzymać podział płytek na modulator i syntezę (co do reszty proponowanego wyposażenia przez Zbiga się nie wypowiadam),
• SMD tak jak najbardziej bo będzie więcej miejsca na swobodny montaż,
• Elementy bierne w rozmiarze minimalnie 805 mniejsze moim zdaniem nie, ponieważ może ktoś będzie chciał skorzystać z projektu w chwili kiedy KITy będą niedostępne,
• Obowiązkowo płytka dwustronna (na przykład po jednej stronie elementy po drugiej pola lutownicze do kabli),
• Pola lutownicze zaprojektowane tak i w takiej ilości żeby można było kable podłączać w sposób opisany powyżej,
• Nie przesadzać z miniaturyzacją płytek ponad niezbędne minimum.

_________________
Pozdrawiam,
Adam.
Hitec Optic 6 synteza 35 MHz + 2,4GHz, RWD-5, Fokker IIIe, MiniMag, SU-26.
Easy Star odleciał w siną dal, ale się znalazł.
Moje byłe: StoNoga, Fox

To jeszcze moje 3gr

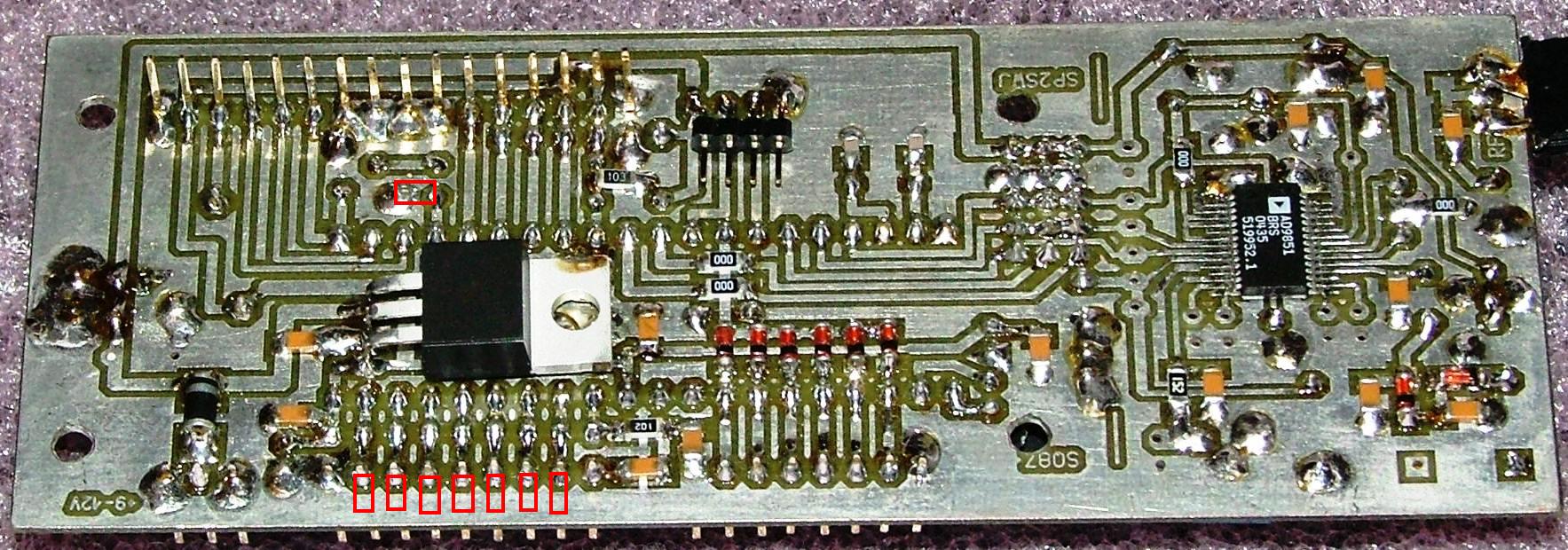

Możliwy jest jeszcze kompromis: jedna płytka, ale dostosowana do obcięcia. Coś jak tutaj: http://www.sp2swj.sp-qrp.pl/DDS2_VFO_BFO/PLIKI/DDS2VFO_druk.JPG. Widać po prawej stronie syntezę, którą można spokojnie odciąć, założyć goldpiny po obydwu stronach i połączyć kablami. Wtedy już wybór pozostaje po stronie użytkownika.

_________________
pozdrawiam
Marek, 35Mhz k. 72, 63; 40MHz k. 50

Ostatni komplet płytek poszedł do Tosta (chyba tak powinienem napisać) .
Oczywiście jeśli będą kolejni chętni z przyjemnością zrobię następną partię płytek.

_________________
Pozdrawiam,
Adam.
Hitec Optic 6 synteza 35 MHz + 2,4GHz, RWD-5, Fokker IIIe, MiniMag, SU-26.
Easy Star odleciał w siną dal, ale się znalazł.
Moje byłe: StoNoga, Fox

tak się właśnie odmienia ten bezsensowny nick

jeszcze raz dziekuje za płytki.

_________________
Tomek, lat 17
Synteza ;]

Ja Bym był chętny na płytki. A są takie gdzie niema SMD?

_________________
Piotr

Ja takich klisz nie mam. Poza tym bez SMD były by duuuże i mógłby być problem ze znalezieniem na nie miejsca w obudowie.
Oczywiście będę pamiętał o Tobie przy najbliższej okazji zrobię kolejne cztery komplety płytek (tyle się mieści na formatce). W związku z tym będa do wzięcia jeszcze trzy komplety.

_________________
Pozdrawiam,
Adam.
Hitec Optic 6 synteza 35 MHz + 2,4GHz, RWD-5, Fokker IIIe, MiniMag, SU-26.
Easy Star odleciał w siną dal, ale się znalazł.
Moje byłe: StoNoga, Fox

kupiłem 20opornikow smd i innych smd nie jest to takie trudne

_________________
Piotr

Ja osobiscie polubilem SMD. Sa duzo latwiejsze w lutowaniu i mniej klopotu z rozmieszczeniem na plytce. Moje zrodlo elementow biernych (latwe do odszyfrowania wartosci) to stosy plytek z rozbitych CD-ROMow i Streamerow - pozostalosci po przerobkach silniczkow.

_________________
Rysiu M.
