Jutro wysyłam Ci graty - dziś już nie zdążyłem

_________________
Pozdrawiam,
Adam.
Hitec Optic 6 synteza 35 MHz + 2,4GHz, RWD-5, Fokker IIIe, MiniMag, SU-26.
Easy Star odleciał w siną dal, ale się znalazł.
Moje byłe: StoNoga, Fox

Graty doszły dzięki Adam. W środę będę montował. Pochwalę się jak będzie gotowy.

_________________
Pozdrawiam wszystkich - Tomasz

Nie zapomnij o diodach. Polecam lekturę strony internetowej projektu

_________________
Pozdrawiam,
Adam.
Hitec Optic 6 synteza 35 MHz + 2,4GHz, RWD-5, Fokker IIIe, MiniMag, SU-26.
Easy Star odleciał w siną dal, ale się znalazł.
Moje byłe: StoNoga, Fox

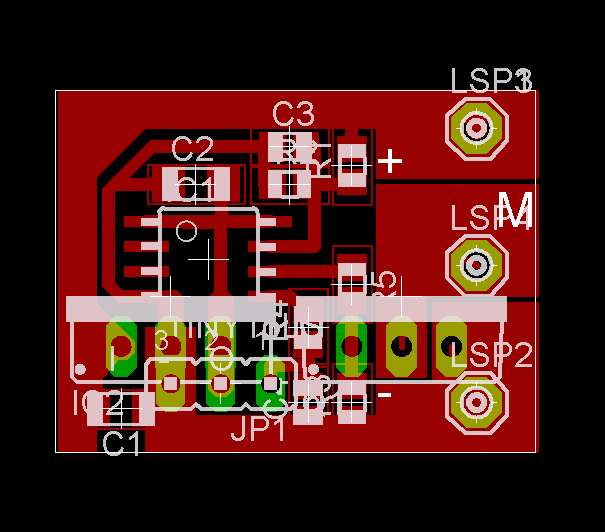

no to ja sie pochwale swoja tworczoscia



plytka jednostronna smd pod pasywne 805... stabilizator i mosfet w TO-220 montowane od tylu (czyli normalnie) na plask radiatorem do gory

tranzystorek jaki zamierzam zastosowac to IRL3803 (Vdss=30V, Rds(on)=0.006ohm, Id=140A)

tylko tak sie zastanawiam, czy jednak nie wstawic jakiegos tranzystora na bramke i sterowac napieciem pakietu?? 6mili to ma przy wysterowaniu bramki 10V.. przy 4.5V ma 9mili... co na to koledzy?? ja troche na lekcjach spalem

pozdrawiam

_________________
Błażej Zagozda - GTR Team

GG-1664122

Biorąc pod uwagę, że TO220, w którą IR wpakował IRL3803 może rozproszyć (bez radiatora) 2W mocy to mamy:

P=R*I^2
gdzie- P=2W, a R=0,009
czyli:
I=pierwiastek(P/R)
I=pierwiastek(2/0,009)
I~15A
Więc o ile się nie mylę to możesz potraktować kolegę (bez radiatora) ciągłym prądem w granicach 15A (ale to nie jest wartość krytyczna). A jeśli się mylę to proszę o poprawkę

_________________
Marcin

ten regulatorek ma sterowac 480-tka z pakietu lijon 3p zastosowanymi w wariacji na temat Basica... jak sie bedzie grzal to maly radiatorek dam... pozniej trafi moze do jakiejs lodki z 540-tka... w bezszczotki na razie nie inwestuje bo niestety zboczony jestem ja punkcie silnikow spalinowych i generalnie wszystko co jezdzi, lata, plywa z takim napedem u mnie jest i bedzie

pozdrawiam

_________________
Błażej Zagozda - GTR Team

GG-1664122

Drugim poważnym źródłem strat w tranzystorze są efekty związane z przełączaniem. W tak prostym regulatorze mamy chyba najgorszy przypadek: wielki, 120A MOSFET z ogromnym kanałem i bramką o pojemności kilku nF kluczowany słabiutkim wyjściem procesorka. Zakładając, że z wyjścia dostaniemy nie więcej jak 20mA (a po drodze jest jeszcze rezystor), odpalimy PWM na jakieś 8kHz żeby silnik nie piszczał i pociągniemy te 15A to dostaniemy od razu jakieś 4W ciepła do ulotnienia. Oczywiście tak źle będzie przy lataniu "na pół drąga" bo przy pełnym gazie jest 100% wypełnienia i MOSFET jest po prostu załączony. Można zwolnić PWM na stałe albo jak robią niektóre regulatory dynamicznie dostosowywać jego częstotliwość do wypełnienia (większa f na starcie bo nie piszczy, silnik rusza płynniej i mały prąd a potem zjeżdżamy do np. 1kHz przy większych prądach). Można też dać mniejszy tranzystor bo wtedy mniejsza pojemność bamki i krótsze czasy przełączania (i najczęściej większy Rds ) ale najlepiej sprawdza się porządny driver + sterowanie z wyższego napięcia. Takie układy o wydajności kilkuset mA i więcej kosztują kilka złotych i naprawdę warto ich używać: ważą dużo mniej niż radiator W tym sensie pomysł dodania tranzystora jest bardzo dobry. Jeśli to będzie zwykły klucz podciągany rezystorem to mamy o połowę lepiej: czas wyłączania naszego MOSFETa będzie dużo krótszy ale włączanie będzie nadal marne (rezystor podciągający). Dwa tranzystory plus trzeci do ich sterowania załatwia sprawę ale.. tak właśnie w uproszczeniu wyglądają wspomniane już drivery MOSFETów Ich najbardziej popularna rodzina zawiera w sobie po dwa tory (do wyboru odwracające lub nie) i wtedy warto użyć procesora mającego dwa wyjścia PWM w przeciwfazie z czasem martwym (tiny26 lub ostatnio chyba tiny25). Drugi tor steruje wtedy P-MOSem robiącym za prostownik synchroniczny i odpada nam wielka dioda. Acha, no właśnie. Przez tę diodę w rozwiązaniu tradycyjnym (jeden klucz) płynie w najgorszym przypadku średnio 50% prądu silnika. Ponieważ nawet na diodzie Schottky'ego spada przy takich prądach powyżej 0.6V no to mamy klika następnych Watów ciepła. Ogólnie: niezależnie od wielkości użytego tranzystora tak proste konstrukcje sprawdzaja się tylko do prądów rzędu kilku, no może 10A. Powyżej trzeba to robić.. inaczej. Powodzenia

_________________
Marek
Tipsy (RIP), PT-17, EasyStar, EasyGlider, Fox
X-412 z apetytem na coś większego

Kupiłem dziś resztę elementów SMD ale nie ma w sklepie niestety 3kOhm, jest tylko 3,3 kOhm - chodzi mi o rezystor który pracuje w dzielniku na wejściu przetwornika AC. Moge albo wstawić zwykły rezystor 3k albo 3,3k w SMD. Będzie to miało duży wpływ na zakres pracy regulatora?

Właśnie wlutowałem ATTiny i się zorientowałem że może nie dać się zaprogramować mikroprocesora w płytce tak jak pisał Adam, ponieważ zasilanie podłączone jest bezpośrednio ścieżką do wejścia ADC0,a zarazem to wyprowadzenie to wejście RESETu.

_________________
Pozdrawiam wszystkich - Tomasz

Dzielnik przy R1=12k i R2=3k dzieli napięcie przez 5.


wiec dla Uwy=10V (dla przykładu) mamy:

w przypadku gdy R2=3,3k mamy:


Czyli jeśli nie przestawisz parametrów w programie to będziesz miał niższe napięcie rozładowania pakietu (czyli rozładujesz go bardziej). Teoretycznie nie powinno to zaszkodzić pakietowi. Musisz brać pod uwagę, że większość rezystorów ma tolerancję 5% (czyli dla 3k mamy maksymalne odchylenie 0,15k).

Pozdrawiam

_________________
Marcin
