aha, czyli zastosowac trzeba bedzie zewnetrzny kwarc albo wziasc poprawke
dzieki za info

_________________
pozdrawiam,
Piotrek

gg 356264
piotrsad@gmail.com

ja latam 50kanał 40MHz

Wreszcie nadszedł czas na poskładanie miernika, zabieram się za to kilka miesięcy. I pojawiają się pytania:
1. Nie znalazłem nigdzie fototranzystora LPT80A jakich innych wy używaliście?
2. Jakiej wartości powinien być bocznik dla zakresu 40A i jakiej mocy?
3. Nie do końca zrozumiałem sposób podłącznia miernika, "+ -" aperomierza szeregowo w obwód a "+" voltomierza do?
pzdr

_________________
Damian

RWD-5 (by Skazoo)

Dowolny fototranzystor, jaki maja w sklepie .

UWAGA:
masa woltomierza, amperomierza i wyjścia testera jest wspólna.

Jesli chcesz mierzyć równoczesnie prad i napięcie, albo mierzyć prad i korzystac z wyjścia "testera",
to musisz mierzyć prąd na ujemnym biegunie zasilania, to znaczy plus baterii łaczysz bezpośrednio z obciążeniam (reglerem) - do plusa pakietu podłaczasz też + pomiaru napięcia, a przewód ujemny z reglera łączysz do miernika (bocznika) i dopiero drugie wyjście miernika (bocznika) do minusa baterii.

Inaczej zrobisz sobie zwarcie przez wspólną masę.
Gdy mierzysz tylko prąd, to nie ma znaczenia w który przewód się włączysz.

Spadek napięcia na boczniku zalęży od wzmocnienia wzmacniacza pomiarowego, przy podanych parametrach na schemacie to jest około 0,2V

Oporność: 40A / 0,2V = 0,005 Ohma
Moc: 40A * 0,2V = 8W
[/i]

_________________
Zbigniew Bigaj

a czy mozna uzywac testera do sterowania regulatorem ?? bo zrobiłem taką próbe i niestety nie działało, regulator nie wykrył najniższego położenia drązków a to wiele ułatwiało by w testach,

_________________
pozdrawiam,
Piotrek

gg 356264
piotrsad@gmail.com

ja latam 50kanał 40MHz

Zdecydowanie podstawowe zastosowanie to sterowanie regulatorem.
Układ daje standardowe impulsy i bez problemu wysterowywuje wszystkie moje regulatory. Nie daje rady tylko wysterować równocześnie np. serwa i regulatora. Sprawdź, czy układ pokazuje pełny zakres sterowania 0..99% ?

_________________
Zbigniew Bigaj

czy mozna r12 zastapic potencjometrem o innej wartosci niz 2k2 ??? np. 2k lub 5k ???

EDIT:
dlawik L1 jaką przybliżoną wartosc uH oraz A winiwn mieć ??

_________________
Pozdrawiam
Paweł Pawelec

Wszystkie elementy (poza kwarcem) można zastapić sąsiednimi wartościami (do 20% tolerancji)
Indukcyjność pewnie koło 10 uH, prąd jaki musi wytrzymać to poniżej 100mA

_________________
Zbigniew Bigaj

dodaj mini wage do 200g

W katalogu widziałem folie naciskowe czy jakos tak...

_________________
Pozdrawiam, Jonathan

Witam
Coprawda temat poruszony został w innym miejscu, ale jego ze względu na temat zagości i tu.

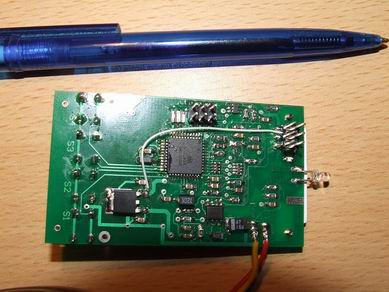

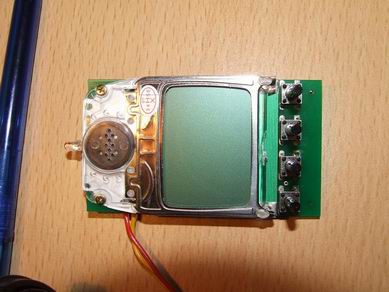

Kosztowało to trochę zabawy ale jest


Chodziło mi po głowie od początku projektu i mam co chciałem
Pozdrawiam

_________________
Piotr
GG: 1651270
