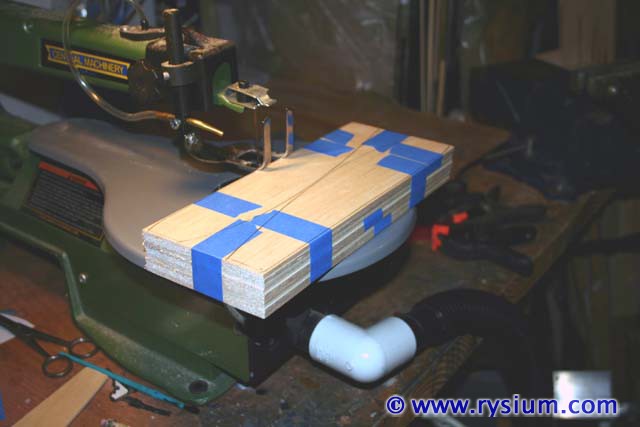

Budowania ciag dalszy. Korzystajac z paskudnej pogody i urlopu zabralem sie robienie skrzydla. Z obliczen wyszlo mi ze potrzebuje 20 zeberek w tym 2 (wewnetrzne) ze sklejki. Na szczescie zeberka identyczne wiec robota w miare latwa. Zlozylem 9 warstw balsy 1/8, nanioslem dwa rysunki zeberek i wyrzynarka wycialem za jednym zamachem wszystkie zeberka z balsy. Osobno wycinalem ze sklejki.

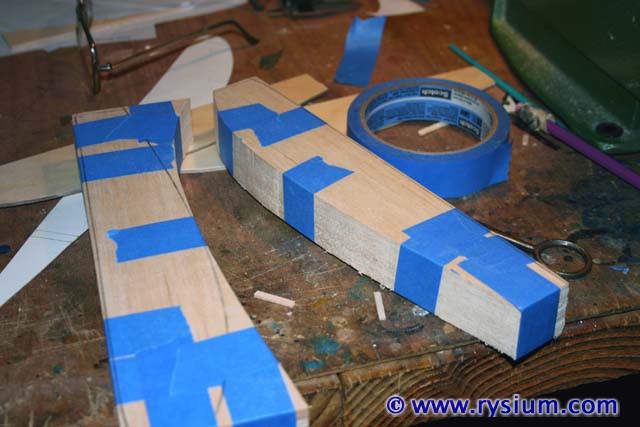

Potem doszlifowalem sklejkowe zeberka jak trzeba, a nastepnie potraktowalem je jako wzorzec do szlifowania balsy. Wszystkie balsowe scisnalem w imadle miedzy sklejkowymi i zabralem sie za inchalacje pylu balsowego. Majac je razem od razu wycialem rowki pod dzwigary.

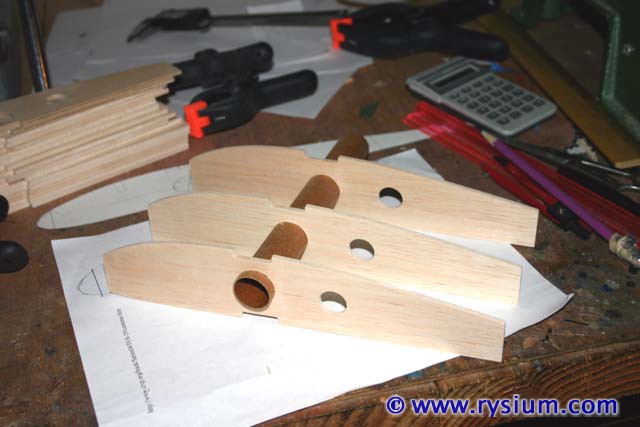

Najlepsza zabawa byla z robieniem otworow pod rekawy do rury (wingtube). Chodzi o to, ze Wilga ma 1stopien wzniosu, wiec otwory w kolejnych wregach sa przesuniete. Oczywiscie jak juz wszystko zrobilem to stalem sie szczesliwym posiadaczem zeberek na skrzydla z ujemnym wzniosem .
Ale pokombinowalem troche i udalo sie wszystko naprawic dorabiajac tylko nowe zeberka sklejkowe.

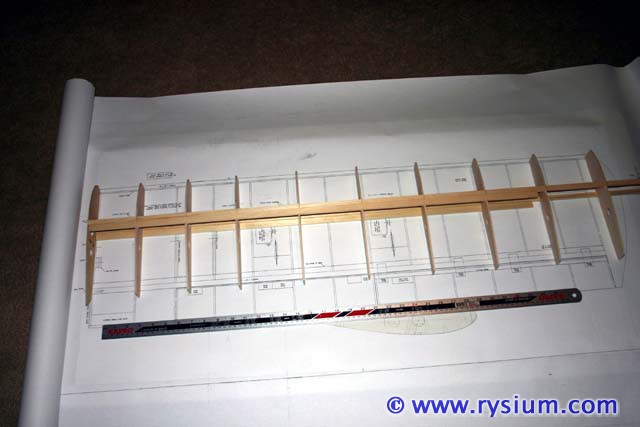

Pozniej przymierzylem skrzydlo do planow. Che, che, che - plany absolutnie nie pasuja. Po pierwsze rozmieszczenie zeberek jest zupelnie inne, no ale to pryszcz, najgorzej ze skopali cieciwe skrzydla. To na rysunku za diabla by nie pasowalo do kadluba. Moje jest o okolo 5 cm wieksze.



(Dla skali podam, ze od pierwszego do ostatniego zeberka jest 106cm)

Wiec wracam do deski kreslarskiej, czyli musze sobie namalowac plany zeby miec na czym zbudowac skrzydla. Korci mnie, zeby zaczac sklejac to do kupy, ale niestety czekam na rekaw to wingtube - on musi byc wklejany jednoczesnie z dzwigarami (ten na zdjeciu, to resztka pozostala po OMP-HP Edge, a do Wilgi potrzebuje troche wiecej).

EDIT: Zamienilem wszystkie "wregi" na "zeberka"

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Rysiu te wręgi to żeberka

_________________
Pozdrawiam Rafał

No, dobra zamienilem wszystkie wregi na zeberka. Az sie dziwie ile razy mozna w jednym poscie uzyc slowa "wrega"

Edit:
Wlasnie udalo mi sie zamowic te kartonowe tutki na wingtube. Niestety swieta ida, wiec wysla dopiero w poniedzialek. Podejrzewam ze przyjda w nowym roku. Czyli najpierw przymierze sie do koncowek skrzydel, a jak czasu zostanie to zabiore sie za ster kierunku.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

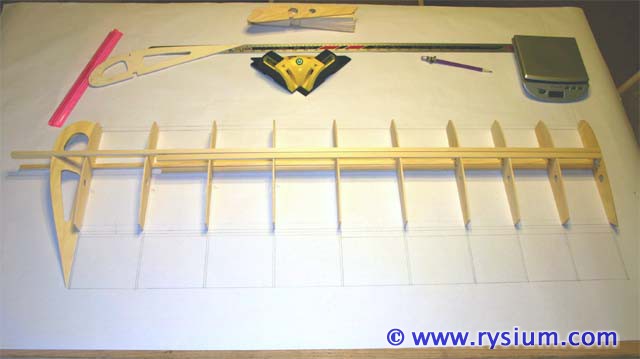

No to namalowalem swoje plany. Smiesznie to troche wyglada, najpierw buduje sie skrzydlo, a potem do tego skrzydla robi plany



Jednak w wypadku tych skopanych planow tak trzeba. Teraz troche lepiej pasuje jedno z drugim. Rama w takim stanie jaki jest wazy na razie 5 oz (140 gramow). Zycie pokaze czy to duzo czy malo. Moglbym narobic otworkow w zeberkach ale one sa stosunkow niskie, wiec za bardzo nie ma czego wybrac.

Lotki i klapy sa ogromne Klapa ma dlugosc 22cali cieciwe 5 cali (56cm x 13cm) a lotka ma dlugosc 20 cali (51cm) przy tej samej cieciwie. Tak po prostu wychodzi z kadluba. Mam nadzieje ze bedzie ladowac wolno jak slimak.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Skoro już tak pieczołowicie poprawiasz te skopane plany to może udostepnisz je potem budowniczym kolejnych Wilg ?

Co do wielkości powierzchni sterowych to jakie serwa chcesz włożyć ? Nie chodzi mi o siłę jaka potrzebna będzie do operowania nimi (chociaż może po części też), ale głównie o wytrzymałość trybów przy twardszych przyziemieniach (moment bezwładnościowy takiej klapy lub lotki). Chyba że zastosujesz jakąś kompensację wagową lotki (bo chyba z aerodynamiczną może byc problem)?

_________________
Pozdrawiam, Marcin vel Skazoo
gg:620606

Obawiam sie, ze Alex skatowalby mnie za to - te plany maja kopyrajtke, niezaleznie czy je modyfikuje czy nie, sa one wlasnoscia autora. Modyfikacje sa jak najbardziej moje, czyli tylko to maga swobodnie publikwac. Mam racje Alex?



Z lotkami nie powinno byc problemu. Powierzchnia nie jest to az taka wielka. Skrzydlo OMP Edge ktore zrobilem do H9 ma lotki o powierzchni 144 cale kwadratowe (36cali x 4 cale). Jedno serwo na powierzchnie spokojnie wystarczy.
Serwo kalkulator mowi, ze przy 55mph (88km/h) lotka wychylona o 30 stopi bedzie obciazala serwo na 40oz wiec moze nawet Hitec Mighty Mini Digital (HS-5245MG) powinien byc OK (ma sile 76oz)

Z klapami to inna inszosc. Klapa opuszczona na 60stopni przy 55mph bedzie obciazala serwo na 210oz. Ale 60 stopni to raczej do hamowania a nie latania, wiec nie trzeba bedzie opszczac klap az tak przy predkosci przelotowej. Myslalem o zastosowaniu HS-5645MG (ma sile 168 oz).

Oto wyciag z kalkulacji:



Jesli chodzi o przekladnie, to wszystkie te serwa maja metalowe - co prawda klekoca bardziej niz plastikowe, ale nie do zdarcia.

No i oczywiscie nikt nie mowi o "twardszych przyziemieniach"

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Rysiu



Z ubolewanie stwierdzam ze tak Wg niemieckiego prawa jesli zrobisz to nieodplatnie dla ograniczonej ilosci bliskich kolegow to byloby OK, ale na ogolne forum bym tego nie wstawial

_________________
pozdrawiam serdecznie
Alex
Biorę udział w akcji "Chcę pisać poprawnie"

Pogoda pod psem, wiec jestem uziemiony. Ale nie ma tego zlego, co by na dobre nie wyszlo, bo mam czas na budowanie.

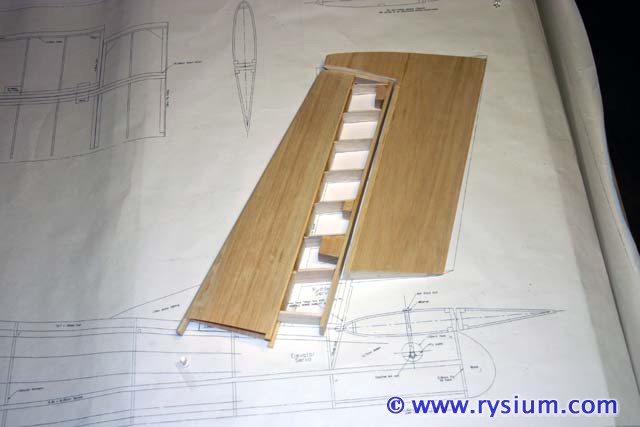

Czekajac na tutke do skrzydla zabralem sie za statecznik pionowy i ster. Plany okazaly sie calkiem dobre w tej materi. No, prawie dobre. To znaczy, to co plany pokazywaly mialo sens. Natomiast wiele rzeczy trzeba bylo sobie wymyslec. Na przyklad ksztalt zeberek. Na planach tylko notka, ze to sie okaze w praniu jak maja wygladac poszczegolne zeberka.

Wzialem wiec profil NASA 0012, ale wygladal mi za gruby, to go przeskalowalem 80% na grubosc i praktykujac ACADa wymalowalem wszystkie 8 zeberek. Wydlubalem z szafy ploter, bo zeberka za dlugie na drukarke (ploter jest A3). Reszte konstrukcji to juz jak na planach.

Statecznik ma standardowa konstrukcje D-tube pokryty balsa 1/32. Ster tez standardowej konstrukcji (trojkatne zebra, balsowa krawez natarcia i splywu i pokrycie balsa 1/32. Calosc wyszla bardzo stywna ale lekka. Jak na swoj rozmiar (40xm x 26cm) 80 gramow to bardzo malo.



Mam jeszcze tylko problem z serwem. Nie wiem gdzie go wsadzic. Na pull-pull ster jest za wysoko. Na planach jest tylko notka "tutaj serwo" pokazujaca gdzies w stateczniku. Niestety statecznik ma tylko 25mm grubosci i planowane HS-605 za diabla nie wejdzie. Musze cos wymyslec.
