Powoli zaczynam przygotowywać się do zrobienia Me-109 od podstaw. W tym wątku chciałbym chwalić się dokonaniami i ... zadawać pytanie ponieważ jest to pierwszy duuuuzy samolot który chciałbym zbudować.

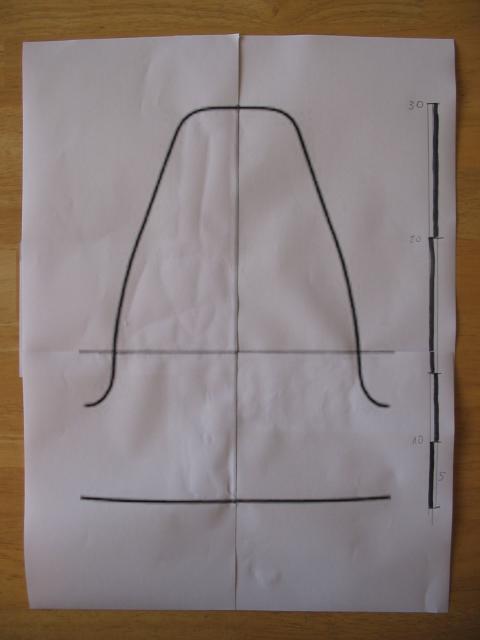

Na dzisiaj - pierwsze projekty wręg kadłuba, tutaj widać przekrój w największym momencie kadłuba, czyli od skrzydeł po kabine.
Wysokość tej wręgi to 30 cm. Planowana rozpiętość to 2 metry.

Na co powinienem zwrócić uwagę przy budowie tak duzego modelu?

_________________
Pelna szafe mam modeli, juz mi nie brakuje heli
Bartek

Ghandi. Bez urazy i jakichkolwiek wycieczek personalnych - biorac sie za budowe tak duzego modelu i zadajac takie "podstawowe pytanie", dajesz do zrozumienia, ze nie jestes jeszcze gotowy na tak duze modele.

Odpowiedz na to pytanie to temat rzeka, o ktorym mozna napisac dobra ksiazke modelarska.

_________________
Pozdrawiam
Przemek 'Japim' Jakubczak

Nie Dzieciom Neo

Kiedys musi byc pierwszy raz narazie powoli przygotowuje sie do budowy... nie pisze ze juz wycinam narazie przygotowuje sobie powoli plany. Juz na tym etapie jednak chce przyswoic sobie jak najwiecej wiedzy

Tak duzy model to juz potencjalny morderca, zanim uniesie sie w powietrze ja sam musze byc pewien swoich umiejetnosci. Planuje ulotnienie modelu za rok-dwa dopiero, jesli nie pozniej. Takze spokojnie, jeszcze czasu przedemną sporo.

_________________
Pelna szafe mam modeli, juz mi nie brakuje heli
Bartek

Wydawaloby sie z efuze modele latwiej zbudowac, bo przy tej samej dokladnosci wykonania co malych, relatywnie wszystko jest dokladniejsze. Ponadto duzy moze wiecej, to nietrzeba sie az tak bardzo pilnowac.

Otoz nic bledniejszego. Konstrukcja giganta jest bardziej wyrafinowana niz malych modeli. Wiekszy model niesie ze soba nie tylko wieksze obciazenia wagowo, ale wieksze naprezenia (wieksze momenty bo ramiona na ktore dziala sila sa dluzsze). Dodatkowo dochodzi problem wibracji (rozklekotania konstrukcji podczas pracy), bo trudno jest zrobic konstrukcje sztywna jak male modele-pudelka (inaczej bedzie zbyt ciezki) wiec kryje sie za tym duze ryzyko.

Generalnie, nie mozna sobie wziac modelu Guillowsa FF na gumke i rozdmuchac go 10 razy w kazda strone. To nie bedzie tak dzialac.

Jesli jeszcze tego nie zrobiles radzilbym na poczatek przestudiowac dziesiatki roznych planow i konstrukcji, zeby zobaczyc jak pewne rzeczy sie robi, jak omija problemy, jakie triki stosuje. Inaczej, to faktycznie ksiazke mozna by napisac.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Hmm narazie jedyne czym dysponuje, co jest względnie dokładne to Monografie Lotnicze, cała seria o Me-109. Pierwotnie chcialem sam dlubnąć plany ale... poszukam jeszcze na necie, moze gdzies wyszperam gotowe plany pod gganta

Rysiu, czy gdybym znalazl plany w Stanach byłbyś skłonny pomoc mi w tranzakcjach?

_________________
Pelna szafe mam modeli, juz mi nie brakuje heli
Bartek

Musisz zdać sobie sprawę z m.in. finansowych aspektów "porywania" się na tak duży model:

1. Koszty wyposażenia:
- silnik min. 35ccm - ok. 1500pln
- dobra aparatura (nie hitec) pracująca w PCM-ie np.1024 - min. 2000 PLN
- porządne serwa np futaba min.8kg/cm - min 4 szt. po 250 pln/szt
- manager zasilania ok.200 pln
- inne akcesoria 150 PLN

2. Koszty materiałów
- balsa, sklejka itp. min 400PLN
- Folia np.oracover ok 6metrów po 40pln/m
- kleje,żywice, tkaniny - min.100pln

Nie wiem jak dla Ciebie ale dla mnie to są duże koszty...

_________________
Przemek

GG 5050075
Skype - modelmaniak

no cóż, nikt nie obiecywał ze będzie tanio ... jak mowie taki model vede dlubal z rok-dwa lata wiec przez ten czas mam nadzieje ze uda sie finansowo spiąć. Narazie finansowym priorytetem jest ulotnienie śmigłowca bo na szafie stoi i mruga do mnie raptor 30

_________________
Pelna szafe mam modeli, juz mi nie brakuje heli
Bartek

Tylko nie strasz Fakt ze koszta sa wieksze niz przy modelu 40 ale nie trzeba przeginac (no chyba ze sie chce).


Przerobka z ogrodniczego to z pewnoscia duzo mniej. Moja "pila" Poulan 42cc kosztowale ok 240 zl, Ryobi 33CC to koszt okolo 200 zl, no a podkaszarka Poulan 25 to 80 zl (ceny USA) . Do samolotow WWII i WWI wlasnie szczegolnie te "tanie silniki" sie nadaja.



Jak pisalem gdzie indziej nie lubie PCM i wcale nie jest to cos, co musi byc. W moich 2-metrowkach mam odbiorniki HITEC Supreme 8 FM i zero zaklocen. Jak sie wie co sie robi, to FM jest tez niezawodny, a w razie wpadki to i PCM nie uratuje. Na takiego ME-109 potrzebne by bylo radio minimum 6 kanalow (klapy i podwozie) no i expo. Tak poza tym to normalka - reszte mozna zalatwic albo programujac serwa cyfrowe albo odpowiednio ustawiajac ciegna.



Akurat nie lubie serw Futaby bo ciezkie, drogie i serwis do d... Przekonalem sie do cyfrowek Hitec i spokojnie moge polecic HS-5625MG oraz HS-5645MG do tego typu zastosowan. Sa za 2/3 ceny Futaby (w USA). Jesli chodzi o liczbe serw to tez troche wiecej: 2 na lotki, 2 na klapy, po 1 na kazdy ster, 1 na zawor do podwozia (przy tej wielkosci to juz tylko pneumatyczne) i 1 na silnik. - razem 6 silnych i 2 mniejsze.


do 2-metrowki ? Podwojne zasilania stosuje sie do kilkunastu serw. Do Wilgi tez bedzie jedno zasilanie mimo ze bedzie tam 10 serw - ale tyko 4 silne powyzej 100 oz (klapy i lotki), reszta to male cyfrowki (stery) oraz pomocnicze HS-81MG i HS-225 (kolko ogonowe, hak holowniczy, gaz)



Tutaj zes ujal to lekko. Wlasnie w te 'doly' najwiecej pieniedzy idzie. Porzadne wylaczniki, przedluzacze, hardware - jednostkowe ceny sa niewielkie, ale poskladasz do kupy - to mozesz drugi samolot kupic . Dodaj do tego pneumatyczne podwozie i zona zaczyna cie z siekierka ganiac



Che, che che. Jakbym tak podliczyl, to za wszystkie materialy do Wilgi pewnie bym sobie laminatowa Wilge ARF'a mogl kupic. To tez tak sklada sie, sklada, a jakby podsumowac, to zawal serca murowany. Nikt o zdrowych zmyslach by tej skarbonki w powietrze nie wypuscil

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Nie mam pojęcia o dużych modelach, dlatego nie wyrywałem się z moimi przemyśleniami.
Teraz już mogę
Ghandi wyobraź sobie, że już ten model masz, stoi sobie gdzieś (no właśnie, gdzie ?).
Wybierasz się polatać i zastanów się jak, czym i gdzie go wieziesz na oblot ?
Ostatnio zamierzałem zakupić dwusilnikowy model o rozpiętości 2,5m.
Piekny model, marzenie
Długo się zastanawiałem nad tymi powyższymi pytaniami, zwłaszcza gdzie będę latał, no i problem się sam rozwiazał - model kupił ktoś inny


Kiedyś zapisywałem wydatki na zakupy modelarskie (nawet te najdrobniejsze) i w 100% potwierdzam wypowiedź Rysia.
Człowiek często nie zdaje sobie sprawy jak szybko drobne zakupy, ale rozciagnięte w czasie potrafią rosnąć do ogromnych kwot.
Dla spokoju od roku już nie zapisuję

Co do samego projektu budowy tak dużego modelu, niestety nie mam o tym pojęcia i nie pomogę.
Jeżeli jednak rozpoczniez budowę, bedę trzymał kciuki za jej pomyślne zakończenie.
